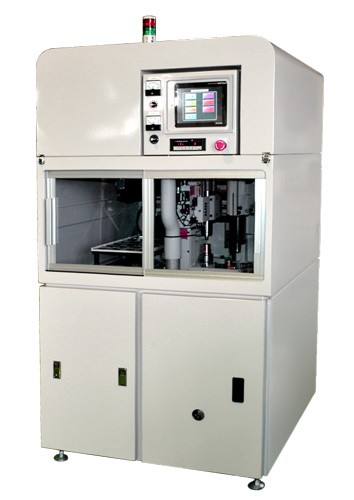

全自動立型芯取機

TCV-4型

デジカメ、車載、監視カメラ等のレンズや平面ガラスの外周と斜面取り加工を行う立型の自動芯取機です。XYロボットによりワークが搬送され「全自動」運転で加工を行います。ストッカーとローダー部をコンパクトにまとめる事で装置全体の小スペース化を実現しました。

>>製品仕様PDFをダウンロード

製品概要

型式 TCV-4 (丸加工専用)
対象レンズ直径 自動 φ15〜φ60
砥石径/回転数 φ160/2,000〜4,800rpm(インバーター)
砥石径方向移動量 ACサーボモーター MAX.44mm(X軸)...加工常用ストローク 20mm
砥石軸方向移動量 ACサーボモーター ストローク 20mm(Z軸)
ワーク軸の回転数 0.1~15.0(0.1刻み)rpm
高速自動芯出機構 Max.1,500rpm
オートローダー ローディングタイム:10秒
タッチパネルサイズ 8.4インチ
必要空圧源 0.5MPa以上
必要電源 AC200V φ3 / 3.3KVA
機械巾x奥行きx高さ 990(W) x 986(D) x 1,950(H)
