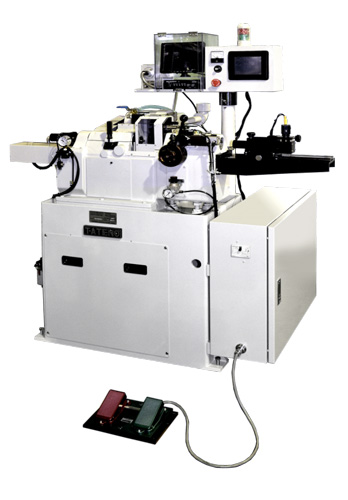

サーボ制御 スコープ付き 芯取機

TCH-2KS-SC型

デジカメ、車載、監視カメラ等のレンズの外周と斜面取り加工を行う横型の手動芯取機です。研磨完了後の両面の曲率中心を結ぶ光軸に対し、装置の回転軸の中心を合致させ(芯出し)、所定の形状寸法に外周を研削し、ピリ防止などのために面取り作業も同時に行う事ができます。 透過式読取装置を搭載した事で、自動芯出しが困難なZ値の低いレンズでもモニターを見ながら 高い偏芯精度を求めることが容易に行えます。

>>製品仕様PDFをダウンロード
tch-2ks-sc

製品概要

型式 TCH-2KS-SC オプション
加工可能レンズ径 丸レンズ:φ3〜φ85 φ3〜φ100
砥石径/回転数 φ160/Max.4,800rpm
砥石径方向移動量 100mm(X軸) ・加工常用ストローク 20mm
砥石軸方向移動量 15mm(Y軸)
ワーク軸の回転数 0.6〜600rpm(0.1刻)
必要空圧源 0.4MPa以上
必要電源 AC200V φ3 / 2KVA
機械巾x奥行きx高さ 1,050 x 700 x 1,600
標準附属 1. 面取巾自動補正 2. ウオーミングアップ 3. ボルテージチェッカー
特別附属 1. 砥石軸回転インバーター 2. 遠心分離機 3. 研削油圧力検知 4. 電磁弁 5. (記憶容量:300種類) 6. ポンプ & タンク
