高速レンズ研磨機

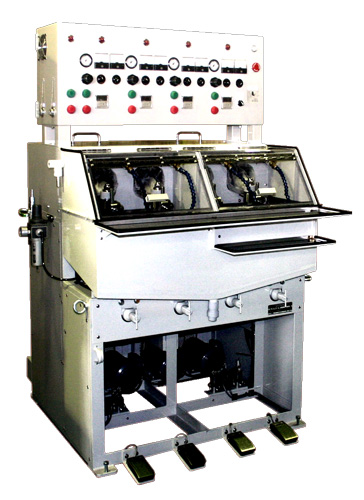

HBL4-210S型

本機はカメラレンズ等の1個研磨(多数貼りも可)用として開発された研磨機です。加圧はエアーを使用し、レギュレーターで微調整し、シリンダーの選定により低圧、高圧の加圧設定が可能です。仕様を変える事でペレット機としてもご使用いただく事が可能です。カンザシ軌跡はオスカー方式で、楕円方式の振り軸揺動の効果により剛性が非常に高く、効果的に振動を抑える構造となっています。

>>製品仕様PDFをダウンロード

製品概要

型式 HBL4-210S
皿軸数 4軸
4軸間距離 210mm
最大皿径 約φ150
皿軸先端形状 ユーザー指示による(テーパー、アダプター、ネジ方式)
皿軸回転数 50Hz 500・1,000rpm ベルト掛替方式 60Hz 1.2%増
カンザシ回転数 50Hz 50・70・125rpm ベルト掛替方式 60Hz 1.2%増
カンザシ振り巾 0〜70mm
カンザシ軌跡 円弧運動
カンザシ加圧力 2〜14.5kg・2〜26.2kg エアー加圧(1段式)
タイマー ユーザー指示による(30分計等)
エアーの切替 足踏式
モーター 皿軸用 0.4kW 4P×4台 3相200V
カンザシ用 0.2kW 4P×4台 3相200V
研磨水ポンプ 100W 200V×1台
機械巾x奥行きx高さ 935(W) x 1,000(D) x 1,600mm(H)
重量 約700kg
